HATCHING

HATCH

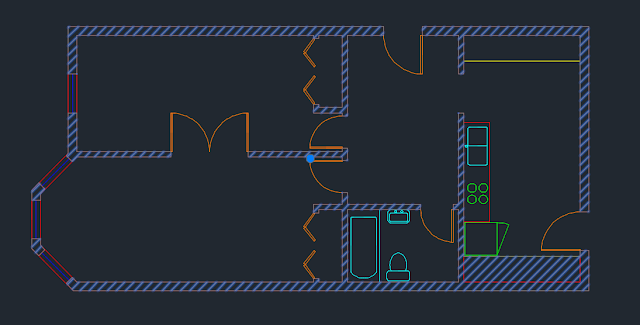

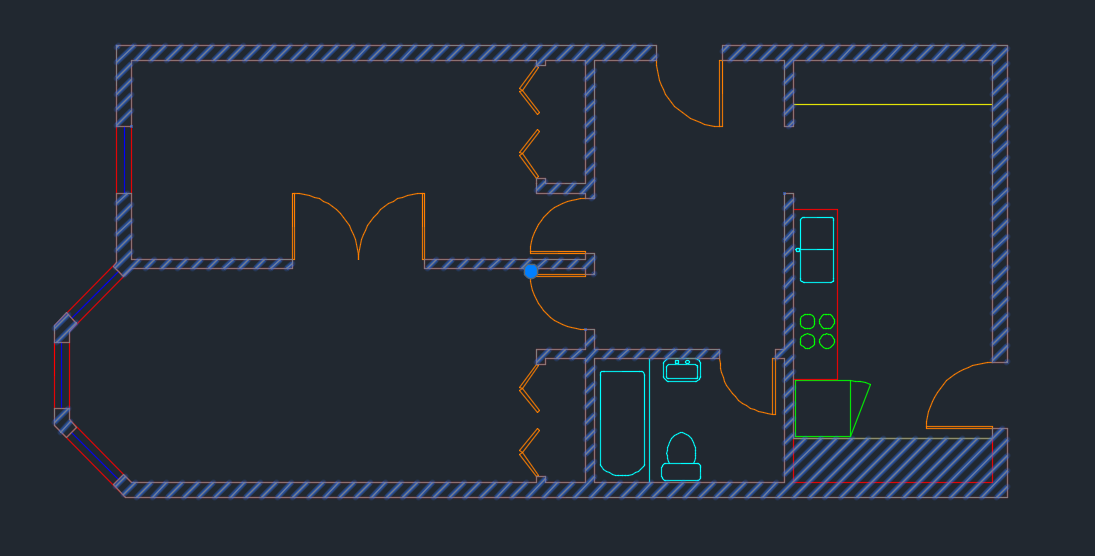

Bir yüzeyi renkelndirme komutudur."HATCH" komtuna tıklanır,"SELECTOBJECT"e tıklanır,taranacak alan seçilir ve işlem tatmamlanır."PİCK POİNT" seçeneği çizgilerle belirlenmiş alanları otomatik olarak tanıyıp tarar.Bu komut bazı ufak noktalar olduğunda error verebilir,boşluklara dikkat etmek gerekir.Komuta girildiği zaman farklı hatch seçenekleri,bunların sıklığı ve kalınlığı,transparanlığını belirleyebileceğimiz panaller yukarıda oluşur."PATTERN" VE "PROPORTİES" panelleri bu işlemler içindir.



"ASSOCİATİVE" iç içe geçmiş alanları bir tarama bir boş bırakma yolu ile ayırmayı sağlar.Komuta girilir,assosiative altında options bulunur,buradan sırası ile "DETECTİON ISLAND","NORMAL ISLAND DETECTİON" seçilir.Bu alanda bulunan "GAPTOLERANCE" ayarı boşluklara olan toleransı arttırır.



Ek olarak bir pencere ile de alan seçimi yapılabilir. Hatch komutuna girilir,"SELECT" seçilir,normal komutlarda ki gibi farenin sol tuşuna tıklanarak pencerenin başlangıç noktası ve bitiş noktası belirlenir. Hatch komutunda şekle yaklaştıkça alanın algılanması kolaylaşır.

GRADIENT

Bu komutta iki rengin tonlarından oluşan bir hatch desenidir.Normal hatch komutundan girilip hatch deseni değiştirilen alandan seçilebilir yada "GRADİENT" komutu olarak da girilebilir,desen seçilir,pick point simgesi ile alanı uygulanır.normal hatch desenleri gibi bu desenin de açısı yatay dikey veya eğik olarak belirlenebilir,renkleri ayarlanabilir.

"MATCH PROPORTİES" butonundan ise daha önce yaratılmış gradient yada hatch desenleri tekrar kullanılabilir.Bu işlem için "USE CURRENT ORİGİN" butonu kullanılır.

"DRAW ORDER" komutu ise hatchleri yazıların veya çizgilerin arkasına almak istediğimizde kullanılır."DRAWORDER" komutu girilir,arkaya atılacak hatch seçilir,komut satırından "BACK" tıklanır,arkasına alınacak obje seçilebilir.Kısayol olarak "HATCHTOBACK" komutu girilirse bütün hatchler arka plana atılır.

Hatchler temelde çevresinde var olan çizgilerden ayrı üretilir.Bunları tek obje olarak kullanmak için "BOUNDARY" kısmından "RECREATE" seçilir,polyline a tıklanır işlem tamamlanır.
