CREATING LAYOUT

CREATING LAYOUT

"LAYOUT" bir çizimde belli görümtüleri çerçevelemek üzerinde gösterimler yapmak için kullanılır.Bir layout oluşturmak için sol altta bulunan layout simgelerine sağ tıklanır,"PAGE SETUP MANAGER" tıklanır,açılan pencereden var olan reski layoutlar "MODİFY" butonu ile düzenlenebilir yada "NEW" butonu ile yenisi oluşturulabilir.Bu iki butondan birine basıldıktan sonra açılan pencereden isim verilebilir,ekran üzeri ölçeği verilir,sayfa boyutu belirlenir.Ok butonu ile işlem tamamlanır.

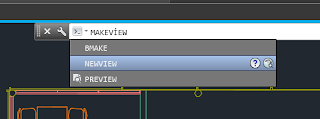

Ayrıca "MVİEW" komutu ile de layoutlarda görünüşler olşuşturulur.

Eğer bir layout içinde zoom işlemi yapılırsa bu işlem çizimin ölçeğini bozar bunun oluşmaması için sayfanın sağ alt köşesinde bulunan "SELECTED VİEWPORTS ARE LOCKED" ile kitlenebilirler.

Bir viewportta sadece bir layerı diğerlerini etkilemeden görünmez yapmak için öncelikle "LAYER PROPORTİES" butonuna basılır,"FREEZE" komutu bir layerın üzerine ikin tıklanır.

Bir layoutta kenarlarda gösterilen kesikli çizgiler print sınırını verir.İşlemler bu sınır içinde yapılmalıdır.

DRAWING TITLE BLOCK

Oluşturulan layout yukarıda görünen şekilde isimlendirilebilir,üzerinde belli bilgiler verilebilir.Bu işlem için sağ alt köşede istenilen ölçüde bir dikdörtgen oluşturulur ve içine text oluşturulur.

Ayrıca çizime eklenen bazı bilgi veren yazılar farklı oranlarda yazılabilir.bunun için öncelikle "ST" kısayolu ile text style açılır,yükseklik verilir,"APPLY" tıklanır,"CLOSE" tıklanır.sağ altta bulunan "SCALE OF SELECTED VİEWPORT" ile ölçek verilir,Text oluşturulur,yazıya tıklanır ölçeği değiştirilir şekle tıklanınca iki farklı ölçekte yazı oluşur.
